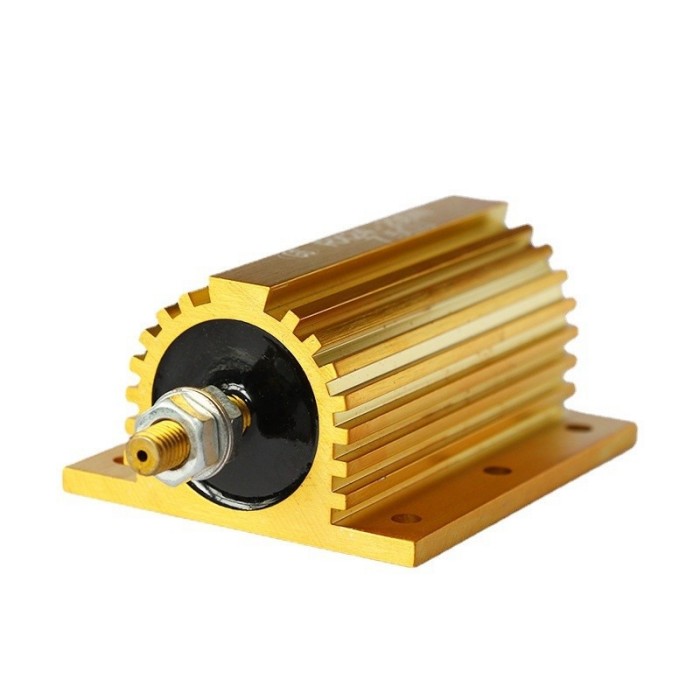

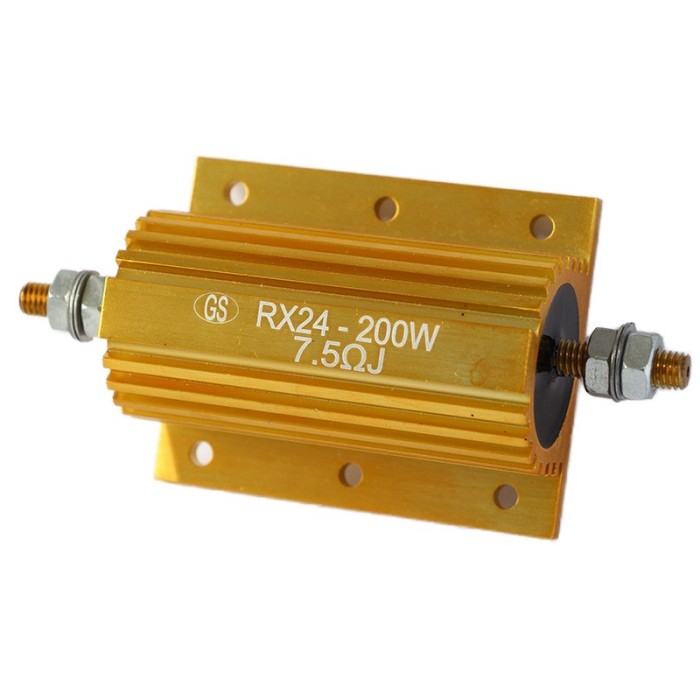

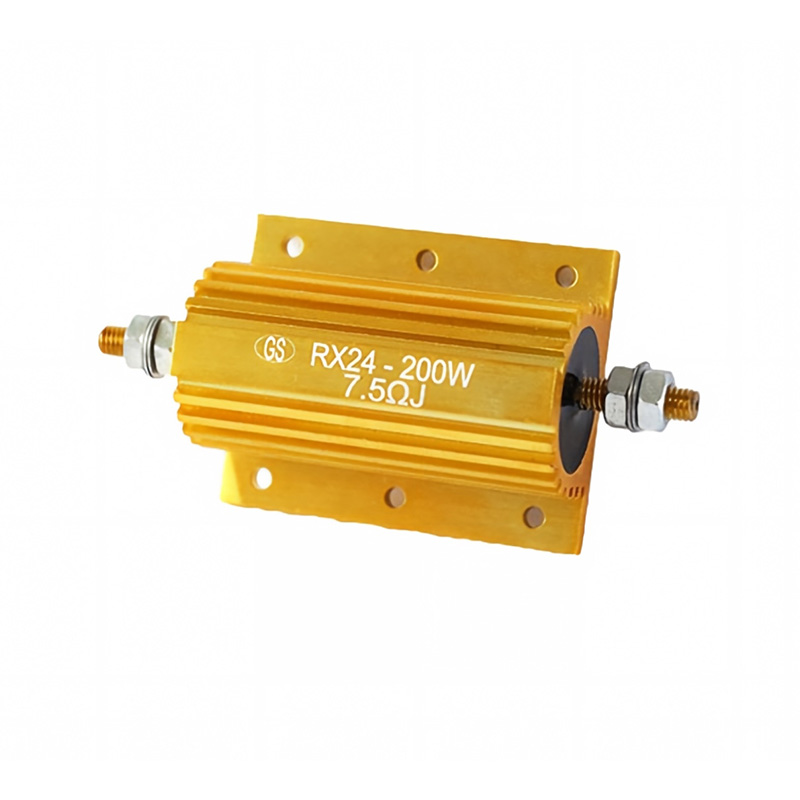

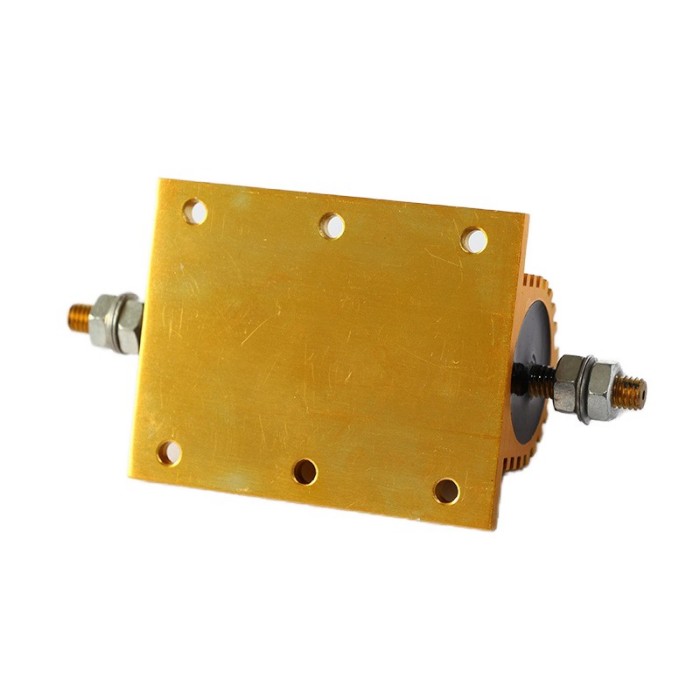

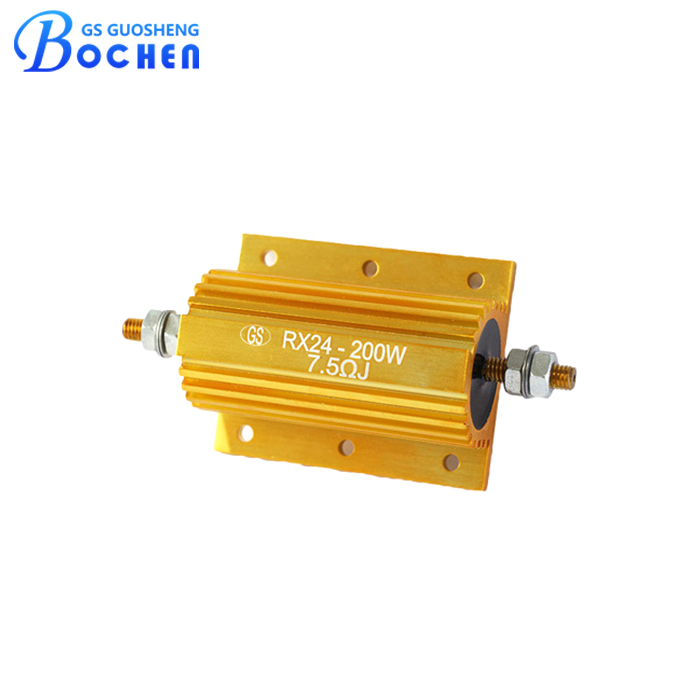

Алюминиевый закрытый проволочный мощный резистор 10 Ом 25R RX24 200 Вт для нагрузочного модуля
Проволочный резистор RX24 мощностью 200 Вт представляет собой компактный высокомощный компонент, предназначенный для надежной работы в сложных условиях. С диапазоном сопротивления 0,1 Ом – 50 кОм, рабочим напряжением <1 кВ и превосходным отводом тепла благодаря алюминиевому корпусу он обеспечивает долговечность и стабильность. Оснащенный коррозионностойкими винтовыми клеммами и защитой с помощью заливочного компаунда, он отличается простотой монтажа и длительным сроком службы.
Описание
маркер
Особенности
Малые габариты и высокая мощность нагрузки.
Номинальный диапазон сопротивлений: 0,1~50КΩ.
Номинальная мощность: 200 Вт.
Рабочий диапазон напряжений: <1КВ
Заблокировано электронным заливочным клеем.
Простая установка и привлекательный внешний вид.

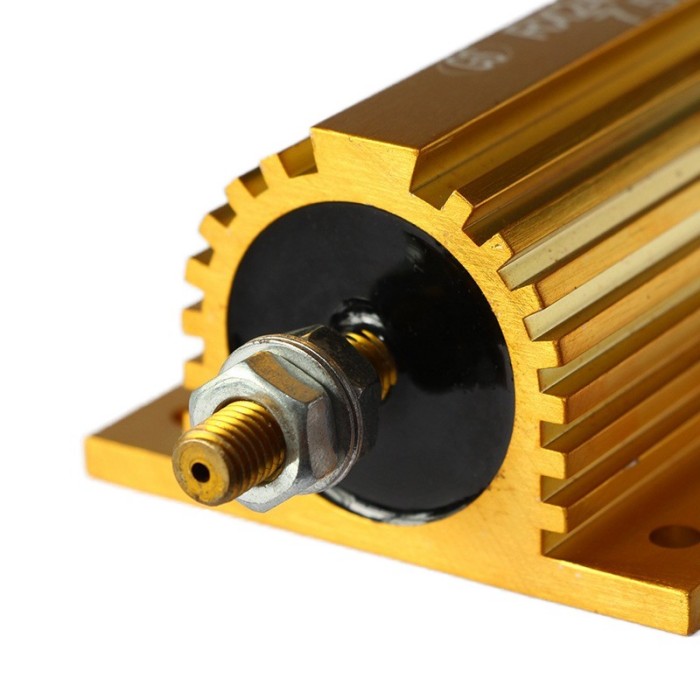

Винтовые клеммы устойчивы к коррозии и долговечны.
Корпус из алюминия с высокой тепловой проводимостью, обеспечивает эффективное рассеивание тепла.
В качестве матрицы сопротивления используется материал с высокой термостойкостью, плотно соединённый с проволочной обмоткой резистора и металлическим корпусом.
Описание
Резистор RX24 200W типа Wirewound — прочный компонент высокой мощности, разработанный для схем, требующих эффективного отвода тепла и надёжной работы. Выполненный в алюминиевом корпусе, он обладает выдающейся теплопроводностью, обеспечивая стабильную работу при большой нагрузке.
Его проволочный элемент обеспечивает точный контроль сопротивления, низкий уровень шума и долговременную стабильность, что делает его отличным выбором для промышленных приводов, частотных преобразователей, тормозных модулей и систем регулирования мощности. Благодаря широкому диапазону сопротивлений и нескольким вариантам допусков RX24 адаптируется к различным требованиям конструкции.
Прочный алюминиевый корпус не только улучшает охлаждение, но и защищает резистор от вибрации, влаги и механических нагрузок. Простые элементы крепления обеспечивают быструю установку, а его прочная конструкция гарантирует долговечность даже в суровых условиях. Разработанный для высокой производительности и надежности, проволочно-намоточный резистор RX24 200 Вт широко используется в требовательных промышленных и электронных применениях.
Спецификация
| Номинальная мощность при 25℃ (Вт) | Диапазон (Ω) | Допустимое отклонение (%) | TCR (×10 -6 /℃) |
Напряжение (В) | |
| С радиатором | Без радиатора | ||||
| 5 | 3 | 0,01~1K | ±1, ±5 | ±100, ±50 | 1000 |
| 10 | 8 | 0,01~1,5K | |||
| 20 | 12.5 | 0,01~10K | |||
| 30 | 15 | 0,01~27K | |||
| 50 | 20 | 0,01~33K | |||
| 75 | 45 | 0,01~39K | |||
| 100 | 50 | 0,01~51K | 2000 | ||
| 150 | 55 | 0,01~56K | |||
| 200 | 50 | 0,01~62K | |||
| 250 | 60 | 0,01~68K | |||
| 300 | 75 | 0,01~75K | |||
| 500 | 200 | 0,01~82K | |||

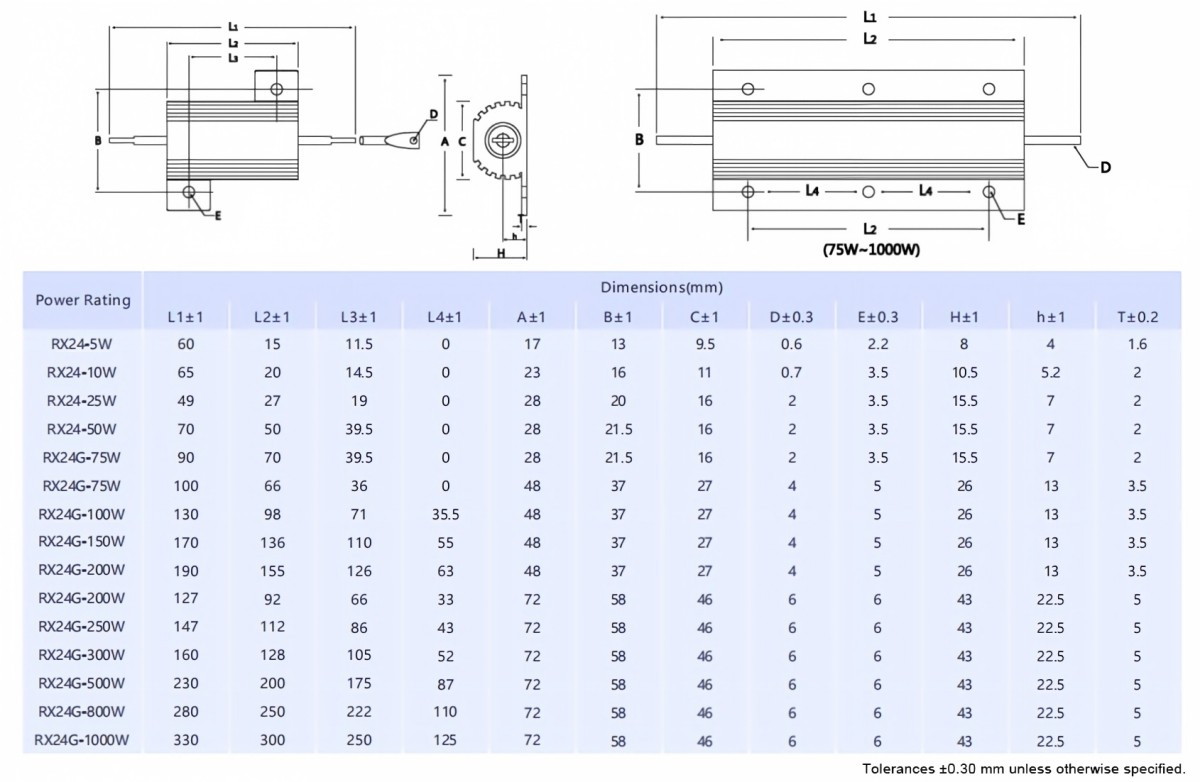

Измерение
Применение
Силовая электроника – используется в источниках питания, инверторах и преобразователях для стабильного управления нагрузкой.
Системы управления двигателями – применяется в приводах, тормозных блоках и схемах регулирования скорости.
Промышленное оборудование – обеспечивает надежную работу в автоматизированной технике и тяжелых машинах.
Аудиооборудование – Обеспечивает точное управление нагрузкой в мощных усилителях и звуковых системах арен.
Возобновляемая энергия – Интегрируется в солнечные и ветровые энергетические системы для регулирования напряжения и защиты.
Испытания и измерения – Идеально подходит для нагрузочных стендов, симуляторов и лабораторных приборов, требующих точного сопротивления.
Преимущество
Прямые поставки с завода, без посредников.
Наличие сертификатов (UL, RoHS, SGS и т.д.) и гарантия лучшего качества.
Достаточные производственные мощности, короткие сроки поставки.
Профессиональная служба послепродажного обслуживания.
Доступны OEM и ODM.
